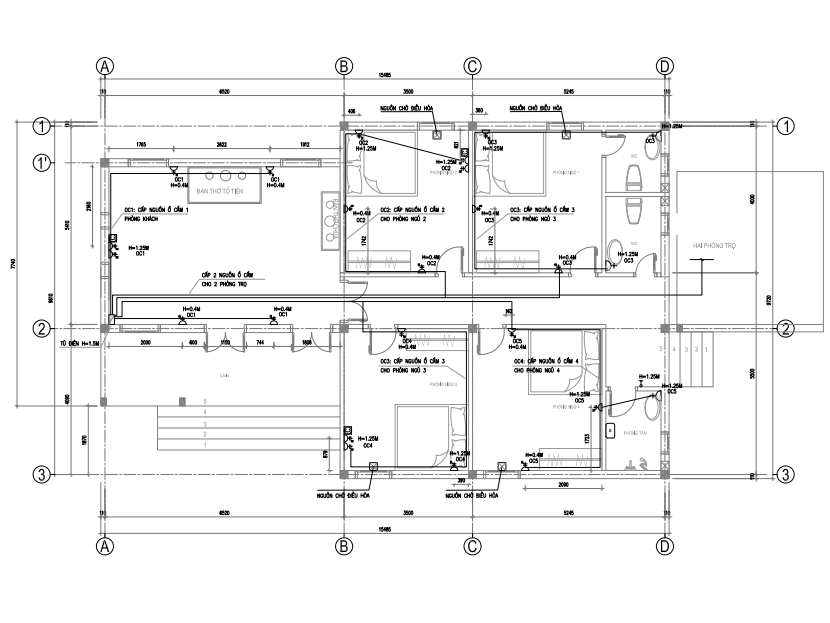

Việc lắp đặt hệ thống điện cho nhà 2 tầng đòi hỏi sự chuẩn bị kỹ lưỡng và một bản sơ đồ đi dây điện âm tường nhà 2 tầng chi tiết. Đây không chỉ là yêu cầu kỹ thuật để đảm bảo an toàn tối đa mà còn là “kim chỉ nam” giúp quá trình thi công diễn ra thuận lợi, khoa học, tiết kiệm chi phí và tăng tính thẩm mỹ cho toàn bộ ngôi nhà. Một sơ đồ chuẩn xác sẽ giúp bạn tránh được những rủi ro chập cháy và dễ dàng sửa chữa, nâng cấp hệ thống điện trong tương lai.
Bài viết này sẽ cung cấp một cẩm nang toàn diện, từ nguyên tắc thiết kế sơ đồ, cách phân chia lộ điện cho từng tầng, đến quy trình thi công thực tế và những lưu ý quan trọng để bạn có thể tự giám sát hoặc làm việc hiệu quả với đội ngũ kỹ thuật.
Tại Sao Sơ Đồ Đi Dây Điện Âm Tường Lại Quan Trọng?
Đối với nhà 2 tầng, hệ thống điện phức tạp hơn nhiều so với nhà cấp 4. Việc đi dây âm tường tuy mang lại thẩm mỹ cao nhưng cũng tiềm ẩn nhiều rủi ro nếu không được lên kế hoạch bài bản.
- Đảm bảo an toàn: Sơ đồ giúp tính toán chính xác tiết diện dây, công suất chịu tải và vị trí aptomat, giảm thiểu nguy cơ quá tải, chập cháy.
- Tăng tính thẩm mỹ: Toàn bộ dây dẫn được giấu kín trong tường, trần, sàn, giúp không gian sống gọn gàng, hiện đại và sang trọng.
- Tối ưu hóa chi phí: Bản vẽ chi tiết giúp dự trù vật tư (dây điện, ống gen, đế âm) chính xác, tránh lãng phí và sai sót trong quá trình thi công.
- Dễ dàng sửa chữa và bảo trì: Khi có sự cố, bạn chỉ cần dựa vào sơ đồ để xác định chính xác vị trí cần kiểm tra, không phải đục phá tường một cách mò mẫm.
- Cơ sở để nâng cấp: Sơ đồ là tài liệu quan trọng để bạn dễ dàng lắp đặt thêm thiết bị hoặc nâng cấp hệ thống điện trong tương lai mà không ảnh hưởng đến cấu trúc hiện có.
Theo chuyên gia kỹ thuật điện Nguyễn Văn Dũng: “Nhiều gia chủ thường xem nhẹ bước thiết kế sơ đồ đi dây điện âm tường để tiết kiệm chi phí ban đầu. Tuy nhiên, đây là một sai lầm có thể phải trả giá đắt bằng sự an toàn của cả gia đình và chi phí sửa chữa tốn kém gấp nhiều lần sau này.”
Nguyên Tắc Vàng Khi Thiết Kế Sơ Đồ Điện Nhà 2 Tầng
Một sơ đồ điện hiệu quả cho nhà 2 tầng cần tuân thủ các nguyên tắc cốt lõi về phân chia công suất và bố trí thiết bị một cách khoa học.
### Bố Trí Tủ Điện Tổng Và Tủ Tầng
- Tủ Điện Tổng (Main Distribution Board – MDB): Thường được đặt ở tầng 1, gần cửa ra vào hoặc khu vực kỹ thuật. Đây là nơi chứa aptomat (CB) tổng của cả ngôi nhà, aptomat chống giật (RCBO/RCCB) và các aptomat nhánh cho từng khu vực chính của tầng 1.
- Tủ Điện Tầng 2 (Sub-Distribution Board – SDB): Để đảm bảo an toàn và thuận tiện cho việc quản lý, nhà 2 tầng nên có một tủ điện phụ ở tầng 2. Tủ này sẽ nhận nguồn từ tủ tổng ở tầng 1 và phân chia điện cho toàn bộ các thiết bị ở tầng 2. Việc này giúp khi có sự cố ở tầng 2, bạn chỉ cần ngắt CB tại tủ này mà không làm ảnh hưởng đến tầng 1.
### Phân Chia Các Lộ (Mạch) Điện Khoa Học
Việc chia các thiết bị điện thành từng lộ riêng biệt và được bảo vệ bởi aptomat riêng là nguyên tắc bắt buộc để đảm bảo an toàn.
Bảng gợi ý phân chia lộ điện cho nhà 2 tầng:
| Tầng | Lộ Điện | Thiết Bị Sử Dụng | Tiết Diện Dây Đề Xuất | Aptomat Đề Xuất |
|---|---|---|---|---|
| Tầng 1 | Lộ 1 – Chiếu sáng | Toàn bộ đèn chiếu sáng, đèn trang trí tầng 1. | Dây 1.5 mm² | 10A – 16A |
| Lộ 2 – Ổ cắm | Ổ cắm phòng khách, phòng ăn. | Dây 2.5 mm² | 20A | |
| Lộ 3 – Bếp | Bếp từ, lò vi sóng, tủ lạnh, máy hút mùi. | Dây 4.0 mm² – 6.0 mm² | 32A – 40A | |
| Lộ 4 – Máy lạnh 1 | Máy lạnh phòng khách. | Dây 2.5 mm² – 4.0 mm² | 20A | |
| Lộ 5 – Sân vườn | Ổ cắm ngoài trời, máy bơm, đèn sân vườn. | Dây 2.5 mm² (chống thấm) | 20A | |
| Tầng 2 | Lộ 6 – Chiếu sáng | Toàn bộ đèn chiếu sáng các phòng ngủ, hành lang tầng 2. | Dây 1.5 mm² | 10A – 16A |
| Lộ 7 – Ổ cắm P.Ngủ 1 | Ổ cắm trong phòng ngủ master. | Dây 2.5 mm² | 20A | |
| Lộ 8 – Ổ cắm P.Ngủ 2 | Ổ cắm trong phòng ngủ phụ. | Dây 2.5 mm² | 20A | |
| Lộ 9 – Máy lạnh 2 | Máy lạnh phòng ngủ master. | Dây 2.5 mm² – 4.0 mm² | 20A | |
| Lộ 10 – Máy lạnh 3 | Máy lạnh phòng ngủ phụ. | Dây 2.5 mm² – 4.0 mm² | 20A | |
| Lộ 11- Nóng lạnh | Bình nóng lạnh trong nhà vệ sinh. | Dây 4.0 mm² | 25A (Nên có CB chống giật) |
Lưu ý: Dây trục chính đi từ công tơ vào tủ tổng và từ tủ tổng lên tủ tầng 2 phải có tiết diện lớn, thường là từ 6.0 mm² đến 10.0 mm² để đảm bảo chịu tải cho cả ngôi nhà.
Quy Trình 6 Bước Thi Công Điện Âm Tường Chuẩn Kỹ Thuật
Sau khi đã có bản vẽ sơ đồ chi tiết, quá trình thi công cần được thực hiện cẩn thận theo các bước sau đây, thường tiến hành sau khi xây xong phần thô và trước khi trát tường.
### Bước 1: Xác định và đánh dấu vị trí
Dựa trên sơ đồ, dùng thước, máy laser và bút mực để đánh dấu chính xác vị trí của tủ điện, công tắc, ổ cắm và đường đi của dây điện lên tường, sàn.
- Nguyên tắc: Đường đi dây phải thẳng đứng hoặc nằm ngang, song song hoặc vuông góc với các yếu tố kiến trúc. Tuyệt đối không đi dây chéo để tránh việc khoan phải dây khi lắp đặt nội thất sau này.
### Bước 2: Cắt và đục rãnh tường
Sử dụng máy cắt tường hai lưỡi để tạo ra các đường cắt sắc nét, sau đó dùng máy đục để lấy phần gạch vữa ở giữa.
- Độ sâu: Rãnh phải đủ sâu để ống gen nằm lọt hoàn toàn bên trong và còn một khoảng trống nhỏ để trát vữa phủ lên. Tránh đục rãnh quá 1/3 độ dày của tường để không ảnh hưởng kết cấu.
### Bước 3: Lắp đặt ống gen (ống luồn)
Đặt ống gen vào các rãnh đã đục và cố định chắc chắn bằng kẹp, dây kẽm hoặc một ít hồ dầu. Các loại ống thường dùng:
- Ống PVC cứng: Dùng cho các đường đi thẳng trong tường, sàn.
- Ống ruột gà (ống đàn hồi): Dùng ở những vị trí cần uốn lượn, các góc cua hoặc đi trong trần thạch cao.
### Bước 4: Luồn dây điện
Đây là bước quan trọng, quyết định độ bền và khả năng sửa chữa của hệ thống.
- Phương pháp chuẩn: Lắp đặt xong toàn bộ hệ thống ống gen rồi mới dùng dây mồi (fish tape) để kéo dây điện vào. Cách này đảm bảo dây không bị trầy xước trong quá trình thi công và dễ dàng rút ra thay thế sau này.
- Lưu ý: Mọi mối nối dây phải được thực hiện tại các hộp nối (hộp junction box) hoặc đế âm của ổ cắm, công tắc. Tuyệt đối không được nối dây bên trong lòng ống gen.
### Bước 5: Kiểm tra và nghiệm thu phần thô
Trước khi thợ hồ trát tường, kỹ thuật viên điện phải dùng đồng hồ đo chuyên dụng (VOM, Megomet) để:
- Kiểm tra thông mạch: Đảm bảo dây không bị đứt ngầm.
- Kiểm tra cách điện: Đảm bảo không có sự rò rỉ điện giữa các dây hoặc ra tường.
### Bước 6: Lắp đặt thiết bị và hoàn thiện
Sau khi tường đã được trát và sơn, tiến hành lắp đặt mặt công tắc, ổ cắm, đèn và các thiết bị điện khác vào các đế âm đã chờ sẵn. Đấu nối vào tủ điện và kiểm tra lại toàn bộ hệ thống một lần nữa trước khi đưa vào sử dụng.
Anh Trần Minh Quang, một kỹ sư xây dựng, chia sẻ: “Gia chủ nên yêu cầu đơn vị thi công chụp ảnh lại toàn bộ đường đi dây điện âm tường trước khi trát. Đây sẽ là tài liệu vô giá giúp bạn xác định chính xác vị trí dây điện khi cần sửa chữa hoặc khoan tường treo đồ sau này.”
Câu Hỏi Thường Gặp (FAQ)
1. Chiều cao lắp đặt ổ cắm và công tắc tiêu chuẩn là bao nhiêu?
- Công tắc: Thường đặt cách sàn 1.2m – 1.4m, gần cửa ra vào để tiện thao tác.
- Ổ cắm: Ổ cắm thông thường cách sàn 0.3m – 0.5m. Ổ cắm cho tivi treo tường, bếp hoặc các vị trí đặc biệt sẽ được lắp đặt theo thiết kế nội thất.
2. Có nên đi chung dây điện và dây mạng, cáp TV trong cùng một ống gen không?
- Tuyệt đối không. Dòng điện xoay chiều có thể gây nhiễu điện từ lên tín hiệu của dây mạng, cáp truyền hình, làm giảm chất lượng đường truyền. Luôn đi hai hệ thống này trong hai ống gen riêng biệt và cách nhau tối thiểu 20cm.
3. Làm thế nào nếu khoan tường trúng dây điện âm?
- Ngay lập tức ngắt aptomat tổng. Đục tường cẩn thận tại vị trí khoan trúng. Sử dụng các phụ kiện nối dây chuyên dụng (như domino, ống co nhiệt) để nối lại lõi đồng và phục hồi lớp cách điện. Tuyệt đối không dùng băng keo đen quấn nối sơ sài rồi trát lại.
4. Nên chọn loại dây điện của hãng nào cho nhà ở?
- Nên ưu tiên các thương hiệu uy tín, có tiêu chuẩn chất lượng rõ ràng như Cadivi, Daphaco, Trần Phú. Lõi dây phải làm từ đồng nguyên chất 100% để đảm bảo dẫn điện tốt và bền bỉ.
5. Tại sao phải phân chia nhiều lộ điện? Như vậy có tốn kém không?
- Việc phân chia nhiều lộ giúp hệ thống an toàn hơn. Khi một khu vực bị sự cố, chỉ aptomat của lộ đó nhảy, không làm mất điện toàn bộ ngôi nhà. Chi phí lắp đặt thêm vài aptomat là không đáng kể so với sự an toàn và tiện lợi mà nó mang lại.
Tóm lại, việc xây dựng một sơ đồ đi dây điện âm tường nhà 2 tầng chi tiết và tuân thủ quy trình thi công chuẩn là một khoản đầu tư thông minh. Nó không chỉ đảm bảo an toàn tuyệt đối cho gia đình bạn mà còn mang lại sự tiện nghi, thẩm mỹ và sự an tâm trong suốt quá trình sử dụng ngôi nhà. Đừng ngần ngại tham khảo ý kiến của các kỹ sư điện hoặc các đơn vị thi công uy tín để có được một hệ thống điện hoàn hảo.
